檐沟和天沟深度是如何确定的?

时间:2024-06-27 08:52:16   人参与

檐沟和天沟是屋面的重要部位,其作用是汇集屋面雨水向水落口集中,通过水落管将雨水排到地面的排水系统,是屋面排水系统的主要组成部分,檐沟和天沟深度不足是造成排水不畅、强降雨时屋面积水主要原因,设计时应引起足够的重视。

一、檐沟天沟深度不足的危害

檐沟天沟深度不足的问题之一是过水断面减小,在相同流速时排水量小,不能满足暴雨时的排水要求;其次沟深不足造成檐沟天沟的蓄水能力弱,不能起到暴雨时的蓄水缓冲作用。上述两个问题会造成雨量较大时雨水漫延至屋面,造成屋面积水,如屋面防水工程存在一定的缺陷,如卷材防水层的接缝密封有一定的瑕疵、防水层收头高度较低、排汽管较短等,这些缺陷就会成为屋面渗漏的原因。

二、檐沟天沟深度不足的主要原因

2.1 技术因素

在建筑工程的屋面设计中,为了设计和施工的便利,很多项目都是把檐沟和天沟的结构板和屋面结构板设计在同一标高位置,这使屋面排水设计先天不足,檐沟和天沟只能借用屋面上的找坡层、保温层等构造层次与结构板面的高差形成,即所谓的建筑檐沟。由于建筑檐沟的高差小,而檐沟需要一定的纵坡使雨水流向水落口,造成檐沟分水线处几乎与屋面平齐,降雨量稍大雨水即向屋面漫延。这种现象在南方多雨地区更加明显,因为南方地区屋面的保温层较薄就能满足建筑节能设计要求,如浙江省,屋面保温层多采用厚度40mm~60mm的聚苯乙烯泡沫板,加上找坡层在檐沟天沟端的起坡高度20mm,保温层上的找平层厚度20mm,防水层及其上部的保护层约40mm,减去檐沟和天沟的找平层厚度约20mm,总厚度约在100mmm~120mm,这就是檐沟和天沟最低部位即水落口部位的深度,见图1。檐沟和天沟需要找坡,找坡坡度为1%,当分水线与水落口的距离为10m时,分水线已经与屋面齐平,这样的檐沟天沟设计明显是不能满足屋面排水要求的,如图2。


图1  建筑檐沟水落口部位

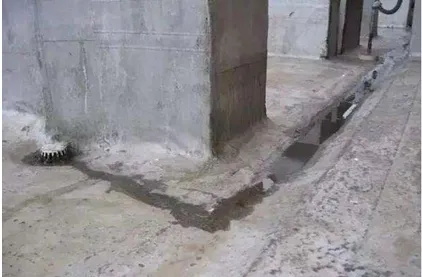

图2 建筑檐沟排水不畅形成积水

2.2 设计管理因素

在项目设计时,建筑檐沟天沟深度涉及到建筑师、结构工程师和给排水工程师三个专业。屋面的排水设计计算是给排水设计师完成,檐沟天沟的断面宽度、沟底排水坡度、水落口、水落管位置是建筑师决定的,檐沟天沟的结构是由结构工程师设计的。做成建筑檐沟,建筑师觉得美观、结构工程师设计简单,因此大量的项目都采用这样的形式,却牺牲了檐沟天沟的主要功能。因此项目的设计主管应协调好三个工种的关系,切实满足排水功能要求。

三、檐沟天沟深度的确定

3.1 排水系统设计计算

檐沟天沟深度的确定应以满足屋面排水基本要求作为出发点,首先应根据降雨强度和屋面汇水面积计算确定屋面雨水设计流量,并根据雨水不及时排走产生溢流时的危害程度,调整雨水设计流量作为排水系统的设计基础。建筑师确定檐沟天沟的初步设计参数如檐沟的宽度、深度、水落口和分水线的位置等后,根据这些参数计算沟的排水能力,并根据沟的断面形状、深度和长度进行适当的调整。将调整后排水能力与雨水设计流量进行对比,确定是否能够满足排水要求。

3.2 排水深度基本要求

排水深度在满足雨水设计流量排水要求的同时,还要满足《屋面工程技术规范》GB 50345的有关规定,规范第4.2.11规定“檐沟、天沟的过水断面,应根据屋面汇水面积的雨水流量经计算确定。钢筋混凝土檐沟、天沟净宽不应小于300mm,分水线处最小深度不应小于100mm;沟内纵向坡度不应小于1%,沟底水落差不得超过200mm;檐沟、天沟排水不得流经变形缝和防火墙。”该条文明确了檐沟天沟的深度按分水线深度来控制,分水线处的深度不应小于100mm。

3.3 檐沟天沟深度的实现

屋面工程设计时,应根据屋面结构层以上各构造层次的厚度、分水线处檐沟天沟的找坡厚度核算分水线处的沟深是否满足要求,如满足要求可以采用建筑檐沟天沟。采用建筑檐沟天沟时,对防水层的整体性要求更高,防水层设计时应给予足够的重视。

当建筑檐沟不能满足要求时,应将檐沟沟底结构进行降板处理,降板深度按照分水线处的沟深要求计算确定,做成俗称的结构檐沟,见图3。檐沟结构板底降低需要建筑师、结构工程师在设计阶段就达成共识,以节点图表达在施工图中。

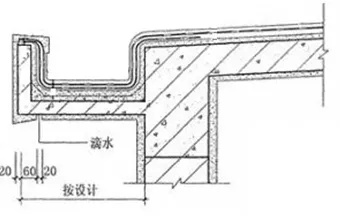

图3  结构檐沟
