解锁“中国家装防水与渗漏修缮十大新技术”获奖产品 | 微小裂缝渗漏一“堵”为快！ - 公司新闻

前言：

房屋渗漏修缮选用聚氨酯灌浆液进行堵漏时，常常出现一次堵漏后，仍又漏点并多次注浆仍不见成效的情况。由鲁班防水自主研发生产的“微小裂缝专用低泡灌浆液（高粘高弹型）”，在一定程度上可以改善现有发泡型聚氨酯灌浆液在堵漏修缮中的不足。该技术荣获2022-2023“中国家装防水与渗漏修缮十大新技术”奖项。本文将通过研发背景，技术原理及施工应用情况等三个方面对该项新技术进行介绍。


一、研发背景

建筑修缮中发泡型聚氨酯灌浆料应用现状分析

发泡型聚氨酯灌浆料的应用在建筑堵漏修缮中无可替代。小到楼上楼下渗漏窜水堵漏维修，大到地铁、隧道、水利工程裂缝及时封堵修缮，发泡型聚氨酯灌浆料都是首选材料。

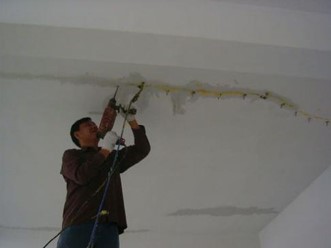

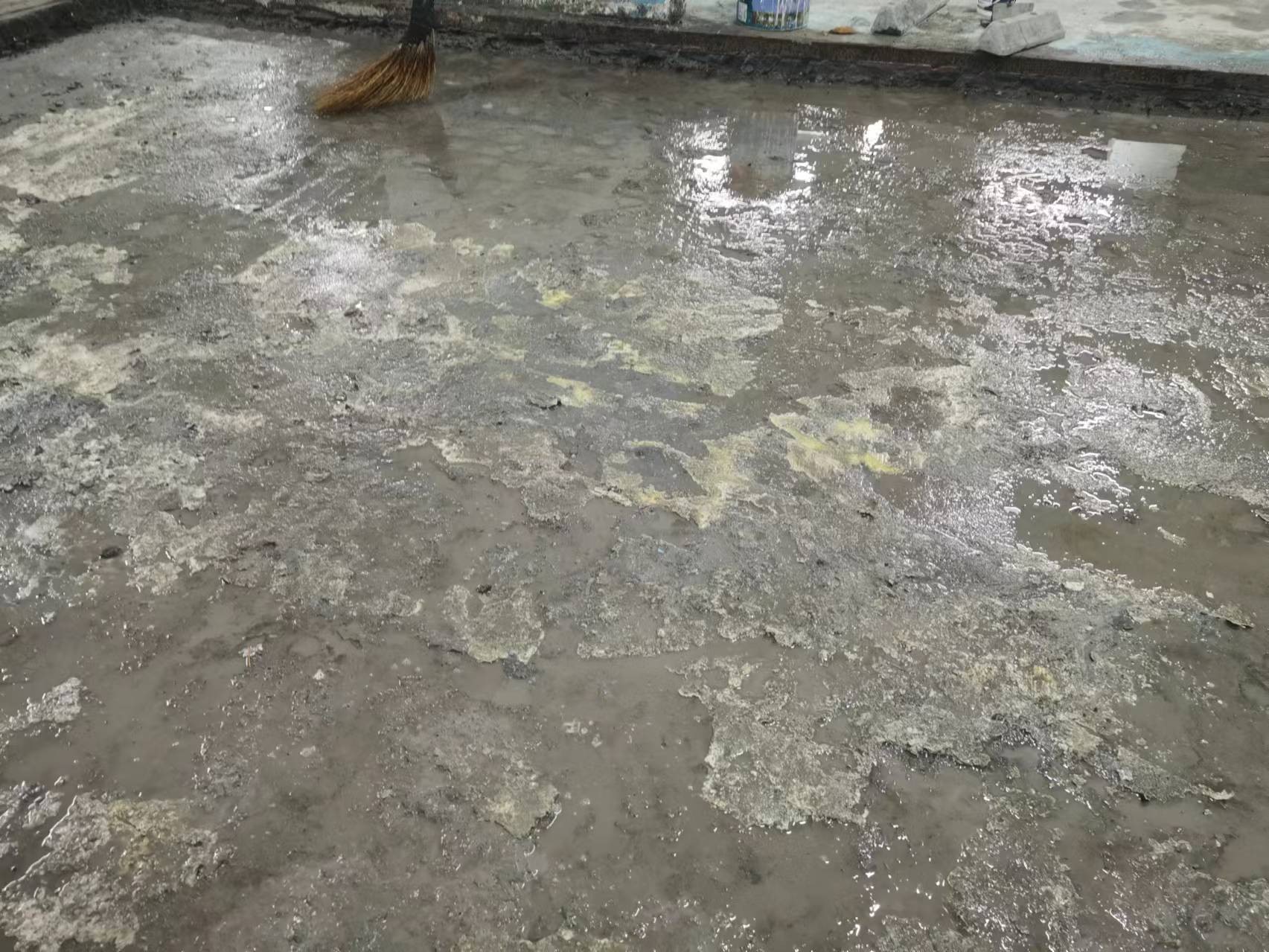

场景一：厨房楼层间的裂缝封堵

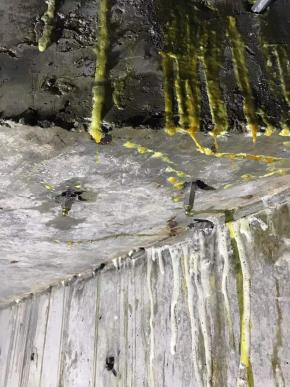

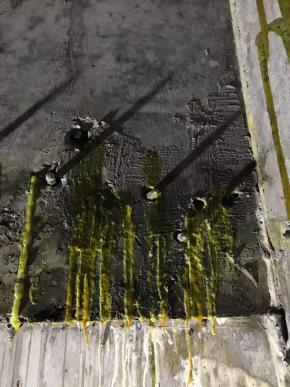

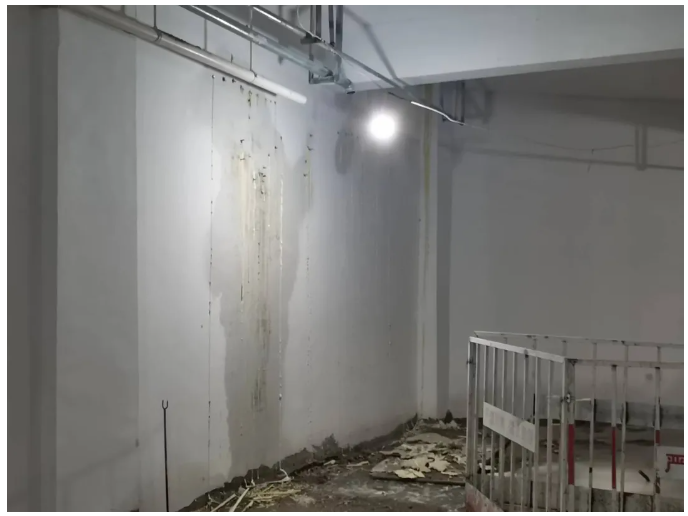

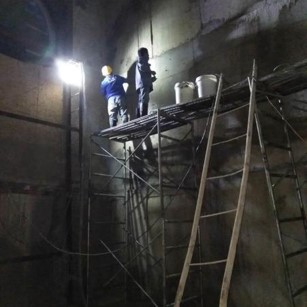

场景二：车库、电梯井，地下室，线管管廊等动态及常有水环境

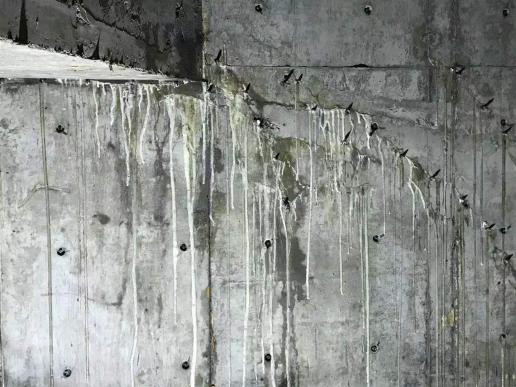

常规的灌浆堵漏施工作业中，灌浆料从高压灌浆机经由注浆针头灌注到渗水裂缝当中，遇水后快速反应发泡。通过高压灌浆机的压力作用以及发泡反应的协同作用下，将渗漏水从裂缝当中挤出，反应结合，发泡填充裂缝当中，从而起到堵漏防水的作用。水利工程中应用的高发泡倍率硬质聚氨酯灌浆料针对的大裂缝堵漏作用原理其实也是如此。

然而具体到材料的应用效果上，作为专业的防水工程承包商，多年来我们在堵漏修缮项目中遇到过不少难题，不断试错。在聚氨酯灌浆液的堵漏应用上，我们不断总结经验。从先前的对成本的控制、追求高效率的方向中脱离出来，更加全面综合地考虑各种问题可能出现的原因及解决方法。

常见的灌浆堵漏问题：

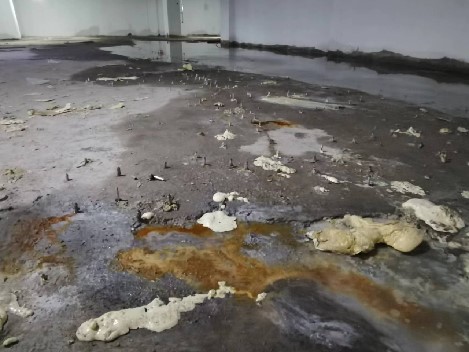

发泡倍率过大对裂缝二次伤害

结构形变应力导致注浆部位再次开裂

施工部位（保护层跟混凝土结构层之间）错误

原因分析：

● 一般家庭漏水的裂缝通常在0.15～0.3mm的范围内，裂缝的纵深方向偏向于上下方向，纵深厚度与楼板厚度相当或低于此厚度。高发泡倍率的灌浆料通过高压灌浆机的作用灌注到裂缝当中，其产生的巨大压力以及灌浆料遇水反应膨胀产生的压力，容易对墙体造成二次破坏，尤其是当下老旧建筑因其使用年限等因素，高压灌浆无疑是二次破坏，一次灌浆后可能会造成后续需要多次灌浆的隐患。

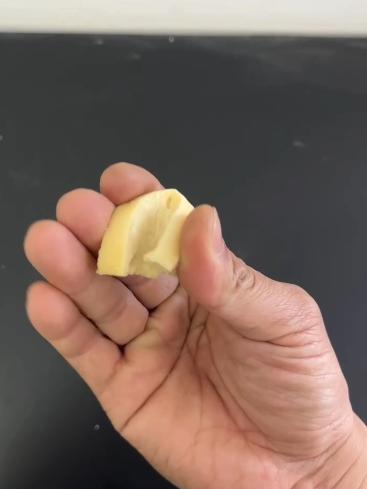

● 一般发泡灌浆料反应之后因材料硬度高，弹性效果差，建筑本身存在震动和温差形变的情况下，容易导致材料破损从而失去堵漏效果。而且聚氨酯灌浆料本身发泡倍率高的情况下，固结干燥后的收缩效果同样很大，发泡膨胀与收缩倍率之间相差10倍之多，对于季节性干湿循环的条件下，一次灌浆解决不了堵漏问题。

● 施工工艺不规范导致的二次渗漏。

为了解决现有聚氨酯灌浆料本身可能存在的一些问题，技术人员明确了以下产品研发方向：

● 低发泡

避免因发泡倍率过大，内应力大而引起的对墙体的二次伤害以及过大发泡后的过大收缩问题。

● 高弹性

解决因弹性不足易破损，无法抵御结构形变应力而导致渗漏的问题。

● 强粘结

提高粘结性，避免固结后因粘结度不够而与结构脱离的问题。

二、技术原理

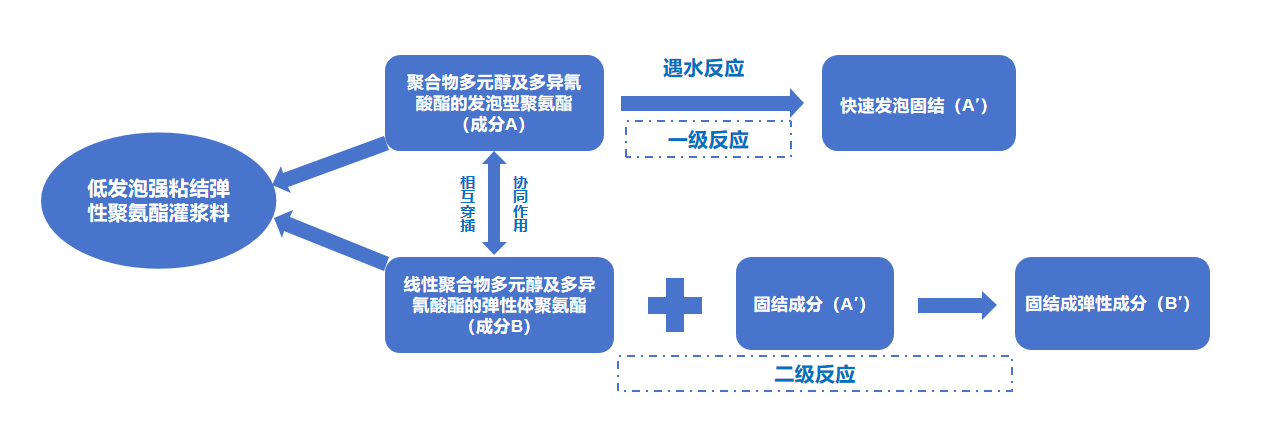

该产品的成分及反应机理如下：

其中，因B成分的加入，大大抑制了A成分的发泡率。材料与水反应，A成分快速反应发泡，驱赶、结合裂缝当中的水分。然后慢速的B成分与A′成分结合，固结弹性结构，同时B成分还能良好的填充发泡成分中的孔洞结构，使得整个灌浆料结构紧实，且充满弹性效果。因材料特性差异各级反应间产生的快慢差，能够在高压注浆后缓释因高压作用对建筑产生的高压形变，使得材料灌注后不会对建筑造成二次损伤。

三、技术应用

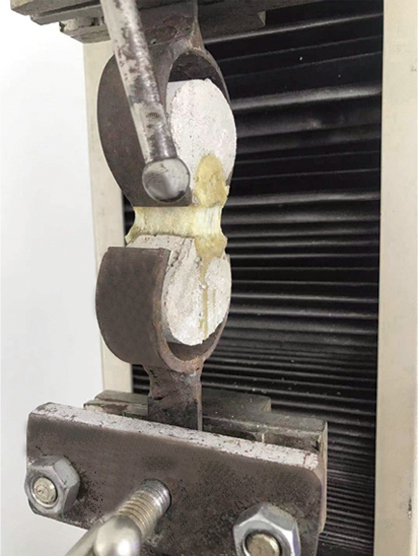

① 低发泡强粘结弹性聚氨酯灌浆料技术特点

● 特点一

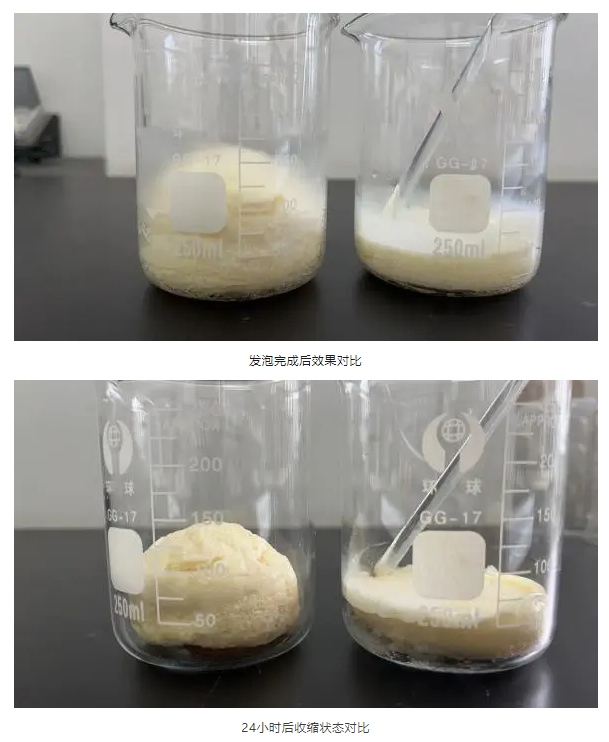

发泡率低，（低发泡内应力小）不破坏主体结构，避免对墙体二次伤害。
